CIM-12

Vollautomatische Endkontrolle für Aerosoldosen & Alu-Flaschen

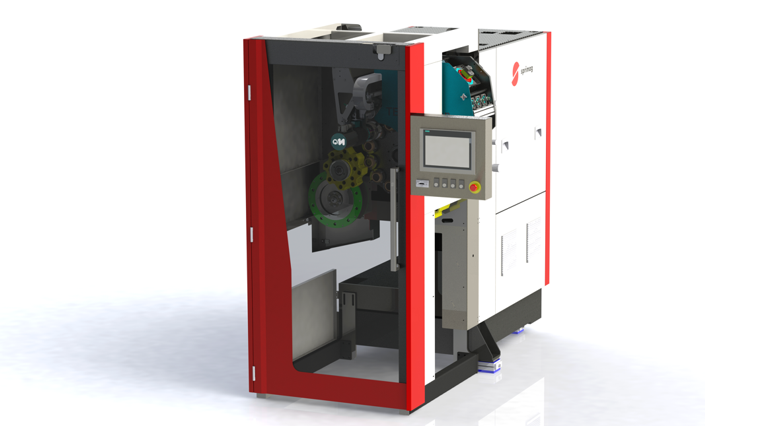

TEMA CIM-12 ist die Komplettlösung für eine vollautomatische Endkontrolle von einteiligen Aerosoldosen oder Aluminiumflaschen am Auslaufband des Neckers (oder alternativ hinter dem Post Washer). Integriert in einen leistungsstarken Dosenhandlingapparat der Firma Sprimag garantieren bis zu vier Inspektionseinheiten die einwandfreie Qualität der produzierten Dose/Flasche vor dem Verpacken und ermöglichen so die komplette Automatisierung der Produktionslinie bis zum fertig verpackten Produkt. Bei voller Ausstattung arbeitet die CIM-12 mit den Inspektionseinheiten:

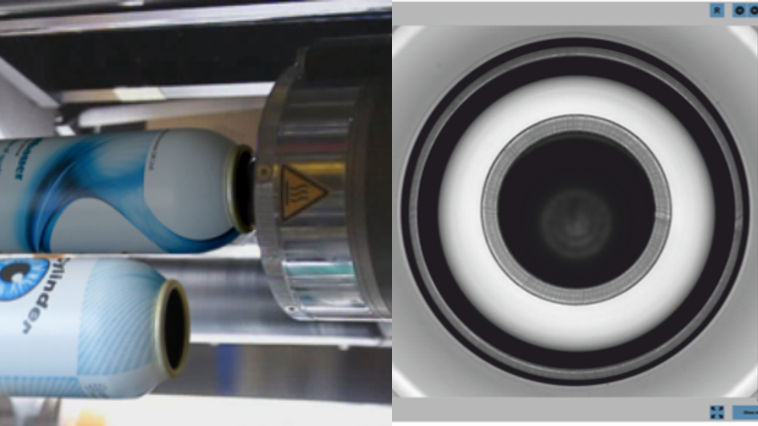

  • TEMA CTI zur Prüfung von Bördel und Schulter/Hals der Dose/Flasche

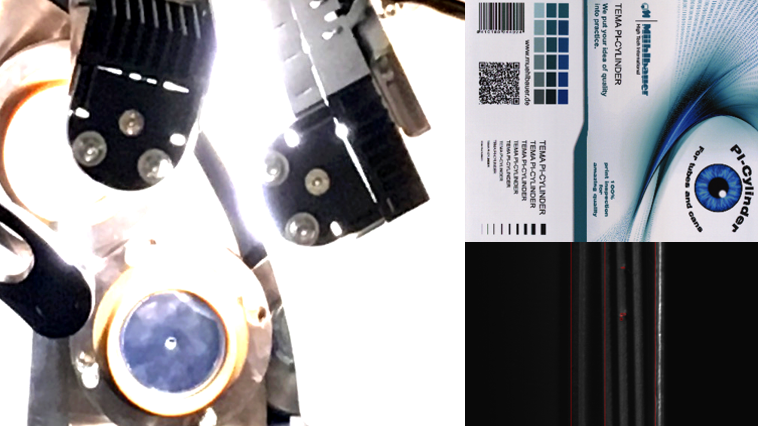

  • TEMA SPI-CYLINDER zur Druckbild- und Oberflächeninspektion der Mantelfläche inkl. Gewinde und Seitenfläche des Bördels, der Seitenfläche der Schulter sowie des Übergangsbereiches dazwischen

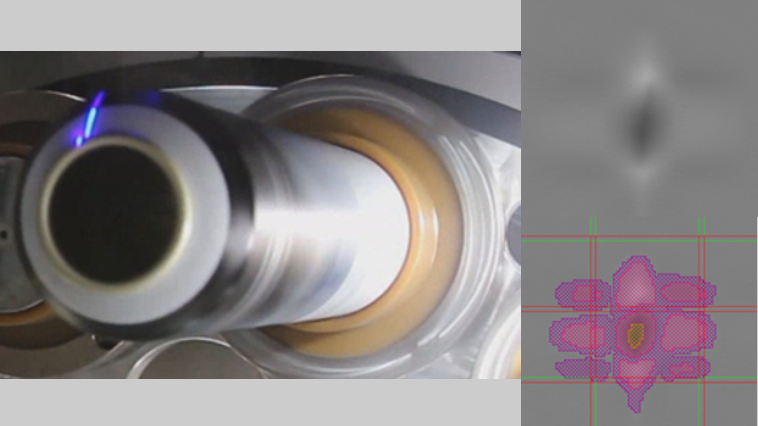

  • TEMA SHAPE CONTROL zur 3D Vermessung des Dosen-/Flaschenkörpers

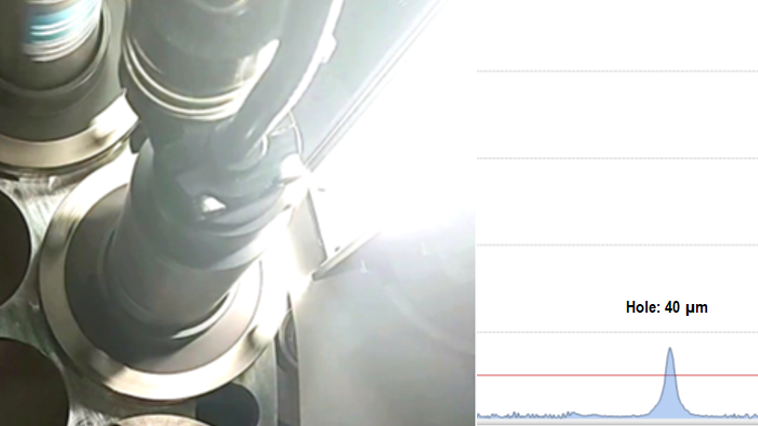

  • NEU: TEMA PINHOLE DETECT zur optischen Detektion von Mikrolöchern.

Die fertige Dose wird mit verschiedenen Prüfverfahren rundum geprüft. Die dadurch entstehende Redundanz erhöht die Zuverlässigkeit der Inspektion und senkt das Risiko von Pseudoausschuss, da die einzelnen Inspektionseinheiten in ihrem idealen Parameterbereich arbeiten. Der Handlingsapparat nimmt die Dosen/Flaschen vom Auslaufband des Neckers auf und führt sie zu den einzelnen Inspektionsstationen. Für die Druckbildkontrolle, die 3D Vermessung und die Lochprüfung wird die Dose/Flasche in Rotation versetzt. Nachdem alle Prüfstationen durchlaufen sind, wird die Dose/Flasche wieder auf dem Transportband abgesetzt.

Fehlerhafte Produkte werden abgeblasen.

Auf Wunsch ist die CIM-12 auch mit eigenem Einlauf- und Auslaufband erhältlich um unterschiedliche Maschinenhöhen auszugleichen.





CIM-12 Leistungsdaten

  • Geeignet für Dosen-/Flaschendurchmesser bis zu 66 mm
  • Maximale Druckbildhöhe: 250 mm
  • Maximaler Scanbereich für 3D: 270 mm
  • Detektierbare Mikrolöcher: Löcher >10 μm
  • Maximaler Durchsatz: 200 Teile/Min.

CIM-12 ist:

  • Einzigartig – keine vergleichbare Inspektionslösung erhältlich
  • Kompakt – problemlose Integration in jede Produktionslinie
  • Umfassend – prüft alle relevanten Qualitätsmerkmale der fertigen Dose/Flasche: Aussehen, Funktionalität, Dichtigkeit
  • Zuverlässig – arbeitet mit 2D und 3D Techniken und Fotoverstärker zur sicheren Fehlerdetektion
  • Präzise – erkennt selbst kleinste Fehler in schwierigen Bereichen
  • Langlebig – hochwertige Handlings- und Inspektionshardware
  • Einfach zu bedienen – Wizard, Autofunktionen und Hilfestellungen für den Bediener

CIM-12 bietet:

  • 100% objektive Inspektion – Null-Fehler-Konzept
  • Sicherheit durch Redundanz
  • Einheitliches Bedienkonzept für alle Inspektionsmethoden
  • Fehleranzeige im Bild, Maßabweichungen in Zahlen
  • 3D Ansichten
  • Prüf- und Prozessdaten für die weitere Verwendung
  • Höchste Handling- und Inspektionskompetenz
  • Support durch ein weltweites Service-Netzwerk
