SHEET INSPECT

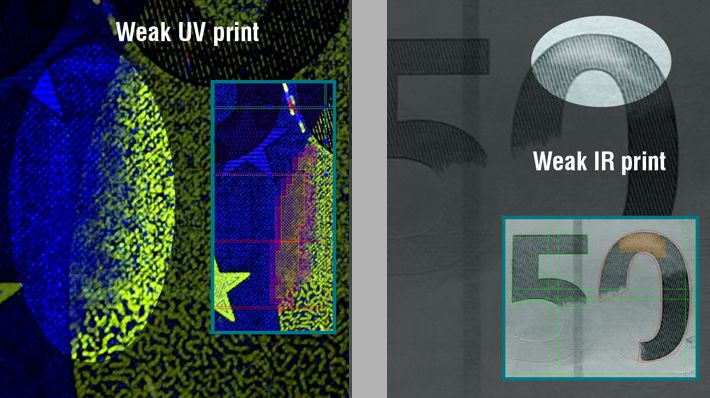

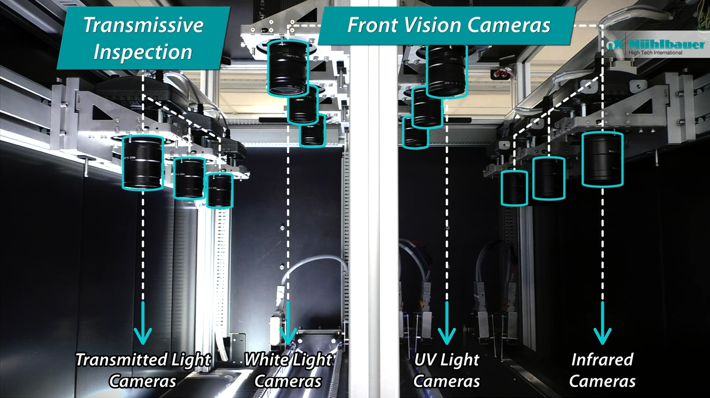

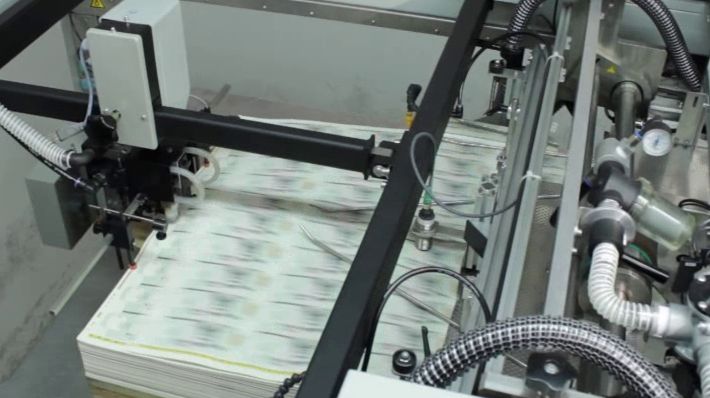

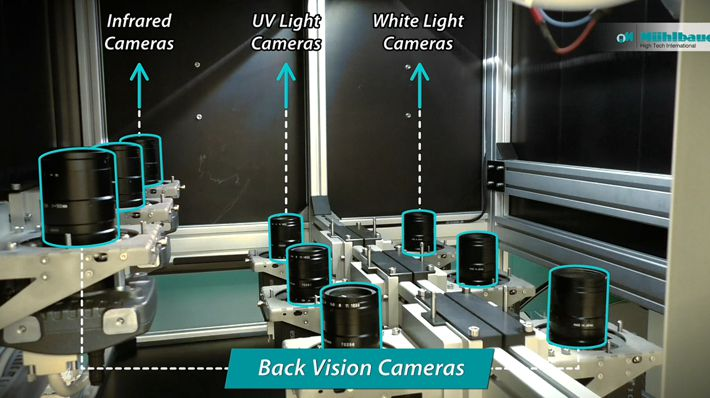

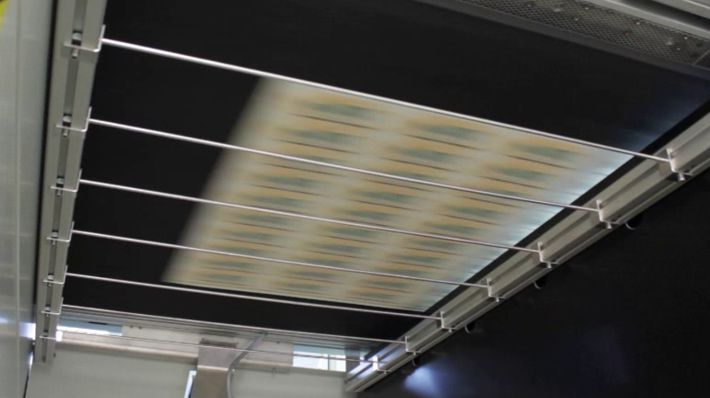

SHEET INSPECT ist Mühlbauer’s vollautomatische Komplettlösung zum Vereinzeln, Inspizieren und Sortieren von unbedruckten oder bedruckten Bögen und wurde speziell für die hohen Anforderungen im Bereich Sicherheitsdruck entwickelt. Jeder Bogen wird von oben vom Stapel gezogen, ausgerichtet und vereinzelt. Eine unterbrechungsfreie Zuführung wird dabei immer gewährleistet. Das Vakuumtransportsystem befördert die Bögen zu allen Prüfstationen. SHEET INSPECT kann mit den folgenden Modulen ausgestattet werden: Durchlichtinspektion, Druckbildinspektion Vorderseite (Weißlicht), UV Inspektion Vorderseite, IR Inspektion Vorderseite, Druckbildinspektion Rückseite (Weißlicht), UV Inspektion Rückseite, IR Inspektion Rückseite.

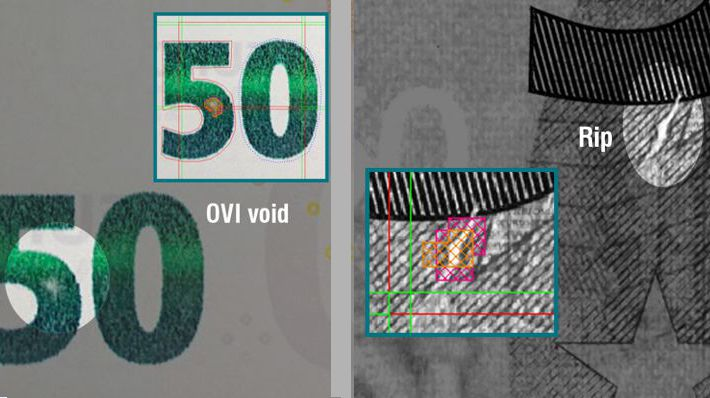

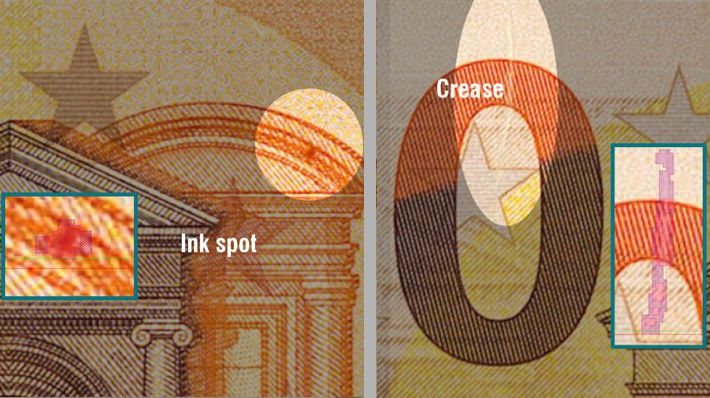

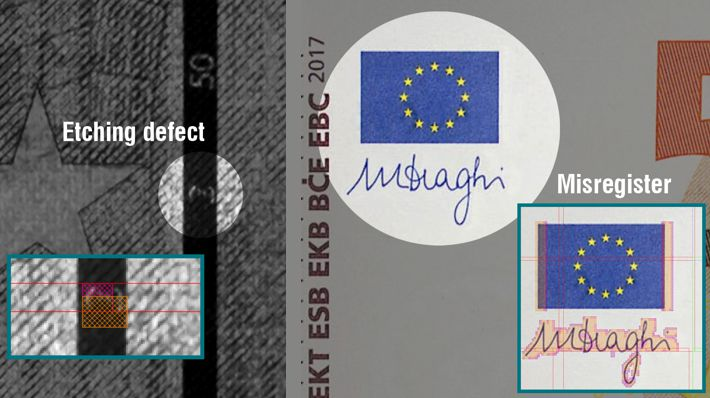

Die vollständige Inspektion deckt alle Qualitätsaspekte ab: Notch-Fehler, Löcher, Risse, Falten und Knötchen im Substrat, Verschübe, Farbabweichungen, Fehldruck, Faserdichte, sowie Vorhandensein, Position und Unversehrtheit von Sicherheitsmerkmalen. Ein Tracking- und Zählsystem verfolgt jeden Bogen durch den gesamten Inspektionsprozess. Für personalisierte Bögen steht ein Barcode Leser zur Verfügung.

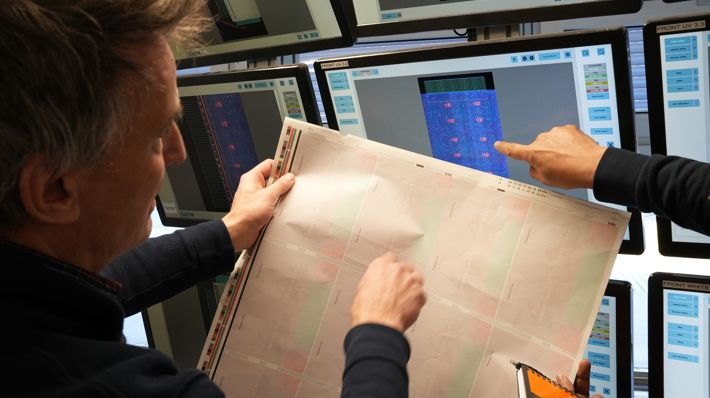

Erkannte Fehler werden im Livebild entsprechend ihrer Art und Position angezeigt. Das Inspektionsprotokoll wird in eine lokale Datenbank mit einer SQL Schnittstelle geschrieben. Nach der erfolgreichen Inspektion werden die Bögen gemäß dem Prüfergebnis sortiert und abgestapelt.
SHEET INSPECT Leistungsdaten
Geeignet für:
- Grammage: 70 – 125 g/m²
- Bogendicke: 0,08 - 0,13 mm
- Max. Bogenlänge: 850 mm Min. Bogenlänge: 420 mm
- Max. Bogenbreite: 850 mm Min. Bogenbreite: 475 mm
- Banknoten pro Bogen: bis zu 60
- Stapelkapazität: 10.000 Bögen
- Durchsatz: 2,7 m/sec. = ca. 10.000 Bögen/Stunde
SHEET INSPECT ist:
- Einzigartig – keine vergleichbare Inspektionslösung im Markt verfügbar
- Komplett – vollständige Gesamtlösung (Handling und Inspektion)
- Flexibel – schnelles Umrüsten auf verschiedene Bogentypen
- Umfassend – alle Qualitätsaspekte werden abgedeckt (Substrat, Druck, UV, IR, Sicherheitsmerkmale)
- Vielseitig – individuelle Inspektionszonen, Layers und Parameter, wenn erforderlich
- Überschaubar – Zentraler Bedienterminal, alle Monitore durch erweiterten Desktop miteinander verbunden
- Leicht zu bedienen – einfaches Parametrieren sogar während des Prüfprozesses
- Präzise – ausgezeichnete Inspektionsleistung für alle Bereiche des Bogens
- Langlebig – hochwertige Hardware
- Zuverlässig – Doppeltes Nachverfolgen und Zählen der Bögen, hohe Verfügbarkeit und geringe Wartungskosten
SHEET INSPECT bietet:
- 100% objektive Inspektion – Null-Fehler-Konzept
- Benutzerfreundliche Fehleranzeige im Livebild – alle Bereiche des Bogens werden abgedeckt
- Variable Abstapelkonzepte
- Prüf- und Prozessdaten verfügbar für externe Datenbanken
- Nachverfolgung personalisierter Bögen
- Netzwerkschnittstelle
- Support durch ein weltweites Service-Netzwerk
- Leichte Zugänglichkeit aller Maschinenteile
